比例工具

  • 默认命令: DE
  • 完整命令: MU_DE

功能说明

alt text 这是设置出图比例的工具，出图时会根据设置的比例自动调整所有元素的大小。

怎么用

设置比例

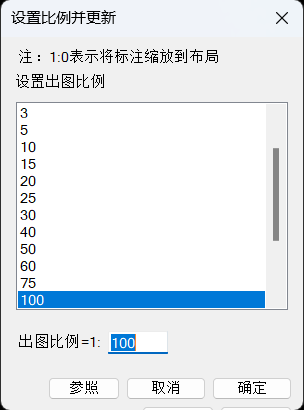

  1. 输入 DE 打开比例设置窗口
  2. 从列表中选择常用比例，或在下方输入自定义比例
  3. 点「确定」保存

参数说明

参数 说明
比例列表 常用比例列表，如 1:10、1:20、1:50、1:100 等
出图比例 手动输入自定义比例值

按钮说明

  • 参照：从图中选取参照来设定比例
  • 取消：不保存更改
  • 确定：保存设置

注意事项

  • 1:0 表示将标注缩放到布局
  • 出图比例会影响标注、文字、线型等所有元素
  • 建议在出图前先设置好比例
