平面排图
- 默认命令:
VG - 完整命令:
MU_VG
功能说明
这是强大的平面排图工具，支持视口自动识别、图层状态配置管理、一键排图等功能，大幅提升绘图效率。
核心功能
功能 1：自动识别视口
- 点击「开始识别」，自动识别屏幕内所有视口对象
- 自动查找图框/图名的名称，将视口进行名称定义
- 识别后的视口会被命名，可被标注工具识别
- 配置列表显示所有视口信息
功能 2：导出配置
- 识别完成一套图纸后，可以导出配置
- 导出为独立的图层状态配置（YG 中的图层状态配置）
- 侧面板同步更新，与当前配置保持一致
- 方便配置复用和备份
功能 3：图层状态管理
- 模型空间双击：隐藏其他对象，只保留对应图层（如平面布置图）
- 视口外双击：选择视口，将图层状态赋予该视口
- 视口内双击：直接应用该图层状态
- 快速切换和管理不同图层状态

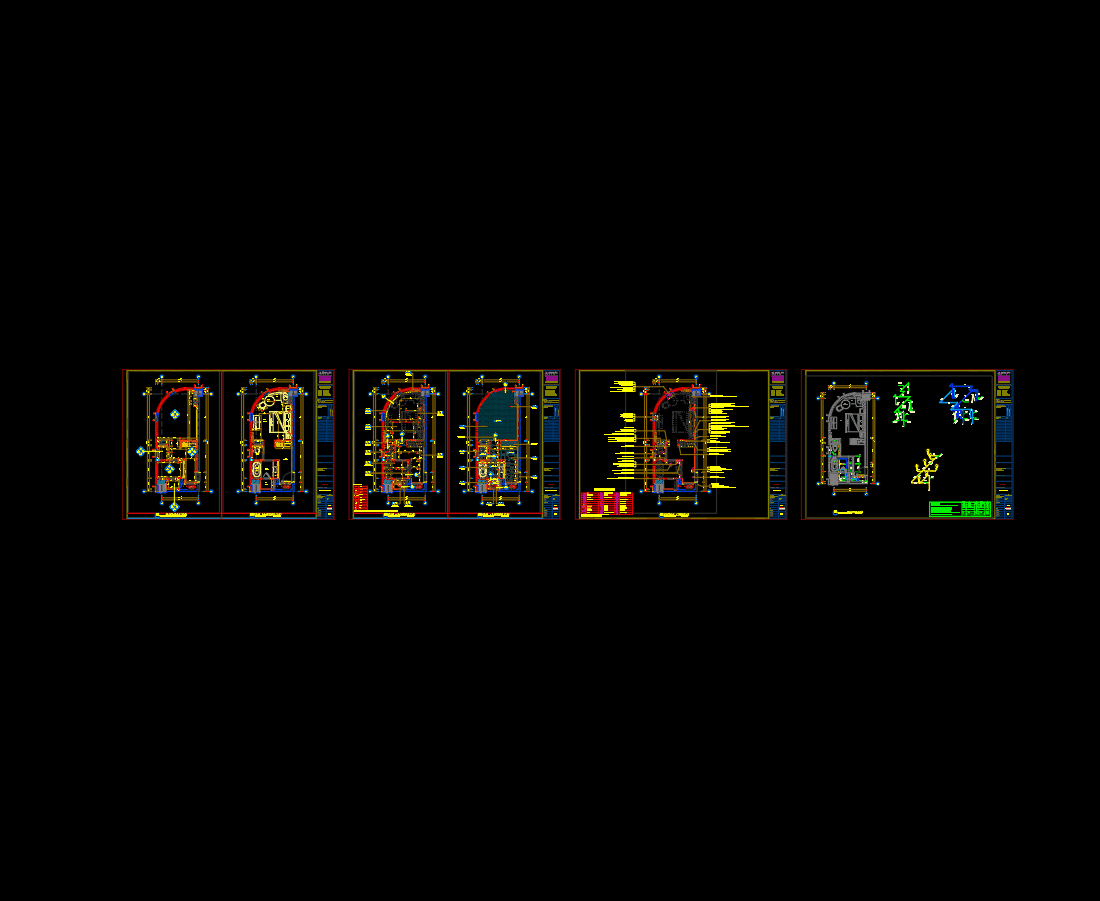

功能 4：一键排图
- 点击「拾取图例」，将模板图中的图例保存至配置文件夹
- 选择原始平面和平面布置图
- 一键将所有图层状态创建为图纸
- 在布局中自动排列好
- 自动设置图名、图框名称、图号、英文
- 自动插入图例
怎么用
识别视口
- 输入
VG打开平面排图工具 - 点击「开始识别」
- 自动识别并命名所有视口
导出配置
- 完成视口识别后
- 点击「导出配置」
- 保存为图层状态配置文件
管理图层状态
- 在图层列表中双击配置名称
- 根据位置自动应用或分配图层状态
一键排图
- 拾取图例并保存
- 选择原始平面和平面布置图
- 点击「一键排图」
- 自动生成完整图纸

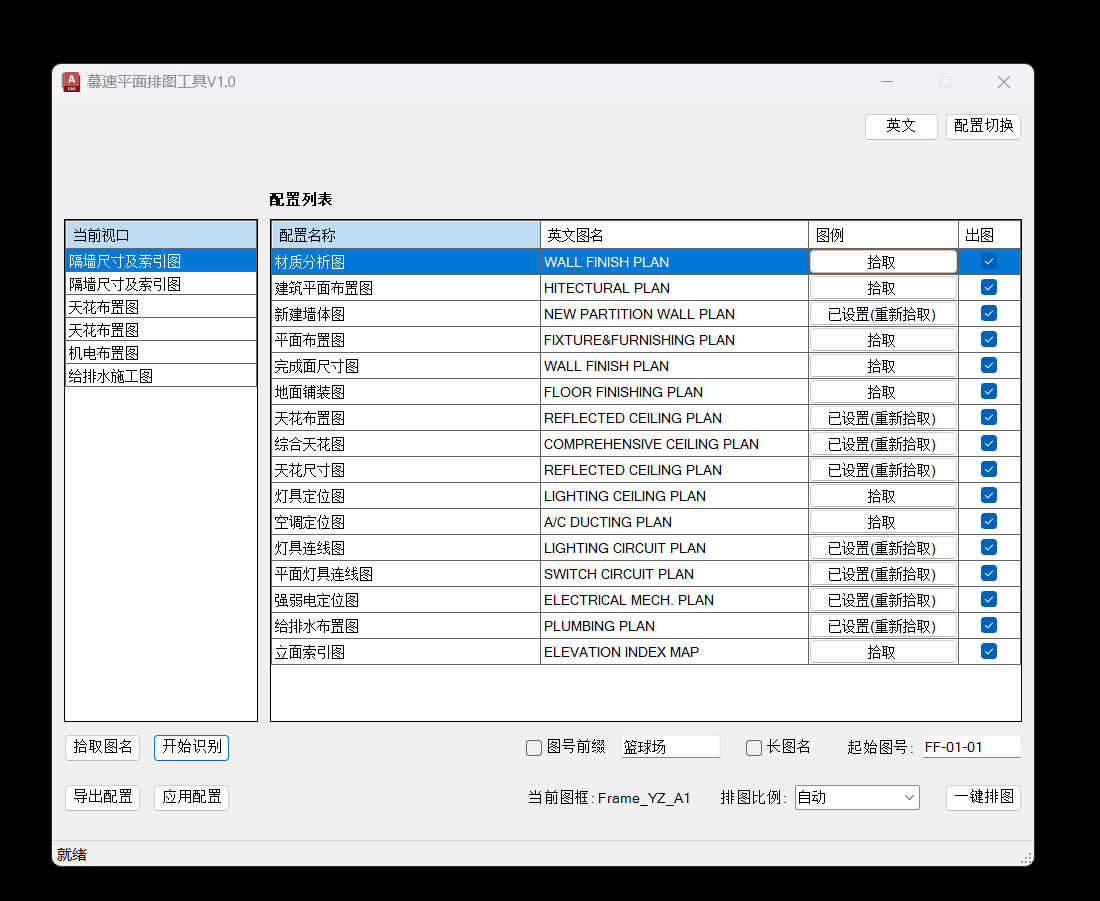

界面说明
配置列表
| 列名 | 说明 |
|---|---|
| 配置名称 | 平面图类型名称（如平面布置图、天花布置图等） |
| 英文图名 | 对应的英文名称 |
| 图例 | 拾取或显示已设置的图例 |
| 出图 | 勾选表示该配置需要出图 |
底部设置
- 图名前缀：自定义图名前缀（如篮球场）
- 长图名：可选设置
- 起始图号：设置起始图号（如 FF-01-01）
- 当前图框：显示当前使用的图框配置
- 排图比例：设置排图比例（自动或手动）
主要按钮
- 拾取图名：从图中拾取图名
- 开始识别：开始自动识别视口
- 导出配置：导出当前配置
- 应用配置：应用已保存的配置
- 一键排图：自动生成并排列图纸
- 配置切换：切换到 YG 用户配置设置
功能特点
- 自动识别：智能识别视口和图名
- 配置管理：完整的图层状态配置系统
- 一键排图：自动化程度高，省时省力
- 灵活配置：支持自定义图名、图号、图例
- 批量处理：一次性生成多张图纸
使用场景
- 批量生成平面系统图纸
- 管理多张平面图的图层状态
- 快速排图出图
- 标准化图纸管理
注意事项
- 确保图框和图名块是标准格式
- 拾取图例前先准备好模板图
- 识别前检查视口是否完整
- 排图后检查图名、图号是否正确
